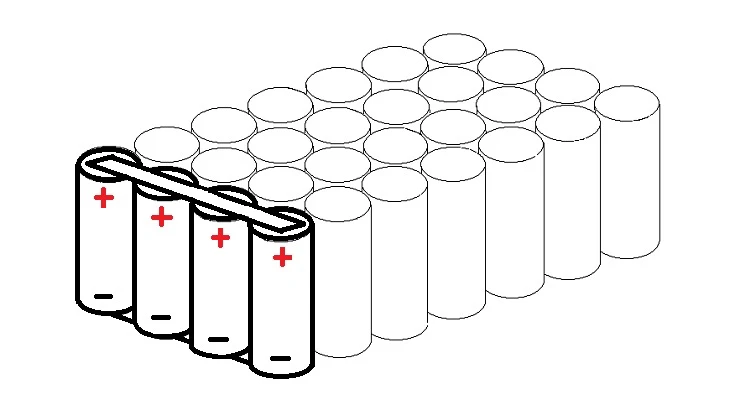

Meta tfassal pakketti ta 'batteriji, l-għażla bejn serje u parallel jista' jkollha impatt sinifikanti fuq il-prestazzjoni, is-sigurtà u l-lonġevità tal-batterija. Id-disinn tal-pakkett tal-batterija huwa kumpless u delikat, li jeħtieġ fehim fil-fond ta 'xi kwistjonijiet tekniċi ewlenin. F'dan id-dokument, l-isfidi tekniċi fis-serje tal-batteriji u d-disinn parallel huma diskussi minn għaxar aspetti, bħall-konsistenza tal-batterija, l-ekwalizzazzjoni tal-vultaġġ u l-kurrent, u d-disinn tas-sistema ta 'ġestjoni termali.
1. Il-batterija hija inkonsistenti
Il-konsistenza tal-batterija tirreferi għax-xebh ta 'kull unità tal-batterija f'termini ta' kapaċità, vultaġġ, reżistenza interna, kurva ta 'skarika, eċċ. Differenzi fil-prestazzjoni tal-batterija jistgħu jikkawżaw problemi f'pakketti ta' batteriji f'serje jew paralleli. Pereżempju, f'konfigurazzjoni ta 'serje, il-prestazzjoni ġenerali tal-pakkett tal-batterija hija affettwata mill-agħar ċellula; F'konfigurazzjoni parallela, id-differenzi fil-prestazzjoni jistgħu jwasslu għal distribuzzjoni irregolari tal-kurrent, li taffettwa l-ħajja u l-effiċjenza tas-sett kollu tal-batterija.
Problema:Fil-konfigurazzjoni tas-serje, jekk batterija waħda tkun baxxa, il-pakkett kollu tal-batterija ma jkunx jista 'jiskarika kompletament, li jikkawża ħela ta' enerġija u tnaqqis fl-effiċjenza; F'konfigurazzjoni parallela, it-tagħbija kurrenti ta 'batteriji differenti hija differenti, li huwa faċli li tikkawża sħana żejda lokali u degradazzjoni tal-prestazzjoni tal-batteriji.
Soluzzjoni:
Skrinjar tal-batterija:Fil-proċess ta 'produzzjoni, tagħmir ta' ttestjar ta 'preċiżjoni għolja għandu jintuża biex jiskrinja b'mod strett kull unità tal-batterija biex jiżgura grad għoli ta' konsistenza ta 'parametri bħall-kapaċità, vultaġġ u reżistenza interna. Metodi ta 'screening komuni jinkludu test OCV (vultaġġ ta' ċirkwit miftuħ), test tar-reżistenza interna u test tal-kapaċità. Dawn it-testijiet ineħħu b'mod effettiv batteriji substandard u jevitaw li jgħaqqdu flimkien ċelluli tal-batterija inkonsistenti.
Disinn taċ-ċirkwit tal-ibbilanċjar:Integra ċirkwiti ta 'ibbilanċjar attivi jew passivi fis-sistema ta' ġestjoni tal-batterija (BMS). Iċ-ċirkwit ta 'ekwalizzazzjoni attiv jista' jittrasferixxi l-elettriku permezz ta 'swiċċjar ta' induttanza jew capacitance biex jirrealizza r-ridistribuzzjoni tal-enerġija fil-pakkett tal-batterija. L-ekwalizzazzjoni passiva taġġusta l-vultaġġ tal-batterija billi tikkonsma enerġija żejda. L-ibbilanċjar attiv huwa kumpless iżda effiċjenti, adattat għal pakketti ta 'batteriji ta' kapaċità kbira, u l-ibbilanċjar passiv huwa adattat għal pakketti ta 'batteriji żgħar u ta' daqs medju.
2. Bilanċ tal-vultaġġ u l-kurrent
Fil-batteriji tas-serje, il-problema tal-ekwalizzazzjoni tal-vultaġġ hija ċ-ċavetta biex tiżgura l-iċċarġjar u l-ħatt uniformi ta 'kull ċellula. Pakkett ta 'batteriji mingħajr ċirkwit ta' ekwalizzazzjoni tal-vultaġġ se jiċċarġja żżejjed jew inqas parti mill-batterija, li se taffettwa l-ħajja tal-pakkett tal-batterija kollu. Il-pakkett tal-batteriji paralleli jiffaċċja l-problema tal-bilanċ kurrenti, u d-differenza tar-reżistenza interna twassal għal distribuzzjoni irregolari tal-kurrent, li huwa faċli biex xi batteriji iġorru tagħbija kurrenti akbar.
Problemi speċifiċi:Pakketti ta 'batteriji ta' serje ta 'vultaġġ irregolari jistgħu jikkawżaw li xi batteriji jiċċarġjaw żżejjed u jagħmlu ħsara, jew eżawriment bikri waqt il-ħruġ; Il-kurrent żbilanċjat tal-pakkett tal-batterija parallel se jaċċellera t-tixjiħ tal-unità tal-batterija u jqassar il-ħajja tal-batterija.
Soluzzjoni:
Ċirkwit tal-ibbilanċjar attiv:Permezz tal-kombinazzjoni ta 'indutturi, capacitors u ċipep ta' kontroll, trasferiment ta 'enerġija intelliġenti, biex jinkiseb ibbilanċjar effiċjenti tal-vultaġġ. Dan il-metodu jista 'effettivament inaqqas il-konsum intern tal-batterija u jtejjeb l-effiċjenza tal-iċċarġjar u l-ħruġ tal-pakkett kollu tal-batterija. Metodi ta 'ibbilanċjar komuni jinkludu l-ibbilanċjar tal-kapaċità tat-titjir u l-ibbilanċjar tal-inductance tal-iswiċċjar. Għandek bżonn tagħżel soluzzjoni xierqa bbażata fuq ix-xenarju tal-applikazzjoni tal-batterija.
Ċirkwit ta' ekwalizzazzjoni passiv:Permezz tar-reżistenza biex tikkonsma l-qawwa żejda tal-batterija ta 'vultaġġ għoli. Dan il-metodu huwa sempliċi, bi prezz baxx, iżda effiċjenza baxxa u ġenerazzjoni tas-sħana, adattat għal trattament bilanċjat ta 'pakketti ta' batteriji żgħar. Matul id-disinn, għandha tingħata attenzjoni lill-qawwa u l-prestazzjoni tad-dissipazzjoni tas-sħana tar-reżistenza biex tevita sħana żejda lokali matul il-proċess ta 'ekwalizzazzjoni.
3. Disinn ta 'sistema ta' ġestjoni termali
Il-batterija se tiġġenera ħafna sħana fix-xogħol, speċjalment meta l-iskarigu tal-kurrent kbir ikun aktar ovvju. Jekk is-sħana ma titqassamx b'mod effettiv, it-temperatura tal-batterija tiżdied gradwalment, li tirriżulta f'rendiment imnaqqas tal-batterija, ħajja mqassra, u anke r-riskju ta 'runaway termali.
Problemi speċifiċi:Temperatura irregolari tikkawża li xi unitajiet tal-batterija jisħnu żżejjed, li tirriżulta f'żieda fir-reżistenza interna, dekompożizzjoni tal-elettroliti u problemi oħra, u saħansitra twassal għal nar tal-pakkett tal-batteriji.
Soluzzjoni:
Materjali ta 'konduttività termali u disinn ta' dissipazzjoni tas-sħana:Fid-disinn tal-pakkett tal-batterija, jistgħu jiżdiedu materjali b'konduttività termali għolja, bħal pjanċi ta 'dissipazzjoni tas-sħana ta' liga tal-aluminju, pads tas-silikon termali, eċċ., Li jistgħu jesportaw malajr is-sħana ġġenerata mill-unità tal-batterija. Ottimizza l-kanali tal-fluss tal-arja ġewwa l-pakkett tal-batterija biex ittejjeb id-dissipazzjoni tas-sħana permezz ta 'konvezzjoni naturali jew konvezzjoni sfurzata tal-fann. Għal applikazzjonijiet ta 'qawwa għolja, id-dissipazzjoni tas-sħana tat-tkessiħ likwidu tista' tiġi kkunsidrata, u l-effiċjenza tad-dissipazzjoni tas-sħana hija ogħla billi tassorbi s-sħana permezz tal-likwidu li jkessaħ li jiċċirkola.
Monitoraġġ tat-temperatura u tkessiħ attiv:Sensor tat-temperatura huwa integrat fil-BMS biex jimmonitorja t-temperatura ta 'kull ċellula f'ħin reali. Jekk it-temperatura tkun għolja wisq, is-sistema awtomatikament tnaqqas it-tagħbija jew taġġusta l-iskema tad-dissipazzjoni tas-sħana. Fl-istess ħin, is-sistema tat-tkessiħ intelliġenti tista 'tibda awtomatikament il-fann jew is-sistema tat-tkessiħ tal-likwidu skont l-istatus tat-temperatura tal-batterija biex tevita ħsara fil-batterija kkawżata minn sħana żejda.
4. Disinn strutturali tal-pakkett tal-batterija
Id-disinn strutturali tal-pakkett tal-batterija m'għandux biss jiżgura l-istabbiltà tal-unità tal-batterija, iżda wkoll jottimizza l-faċilità tal-konnessjoni elettrika, id-dissipazzjoni tas-sħana u l-manutenzjoni. Disinn strutturali mhux raġonevoli se jwassal għal kuntatt ħażin tal-batterija, ħsara mill-vibrazzjoni, u anke short circuit u problemi oħra.
Problemi speċifiċi: Struttura mhux raġonevoli tista 'tikkawża li l-batterija tinħall, tilbes, iżżid ir-reżistenza tal-kuntatt intern, li tirriżulta f'tisħin lokali u degradazzjoni tal-prestazzjoni.
Soluzzjoni:
Disinn modulari:Id-disinn modulari tal-pakkett tal-batterija jippermetti li modulu wieħed tal-batterija jiġi ppakkjat b'mod indipendenti u konness faċilment, u l-modulu bil-ħsara jista 'jiġi sostitwit malajr biex itejjeb il-konvenjenza tal-manutenzjoni tal-pakkett tal-batterija. Id-disinn tal-istruttura sismika huwa adottat bejn il-moduli biex titnaqqas l-influwenza tal-forza esterna fuq l-unità tal-batterija.
Materjali protettivi u titjib tad-disinn:Uża fowm li jassorbi x-xokk, pads tal-gomma u materjali oħra biex ikebbeb il-modulu tal-batterija biex tnaqqas ix-xokk estern u x-xokk. Il-materjali tad-djar għandhom ikunu materjali reżistenti għan-nar, reżistenti għall-ilma, reżistenti għall-korrużjoni bħal liga tal-aluminju, azzar li ma jissaddadx jew plastiks tal-inġinerija, u toqob tal-ventilazzjoni u sinkijiet tas-sħana għandhom ikunu ddisinjati biex jottimizzaw il-ġestjoni termali.

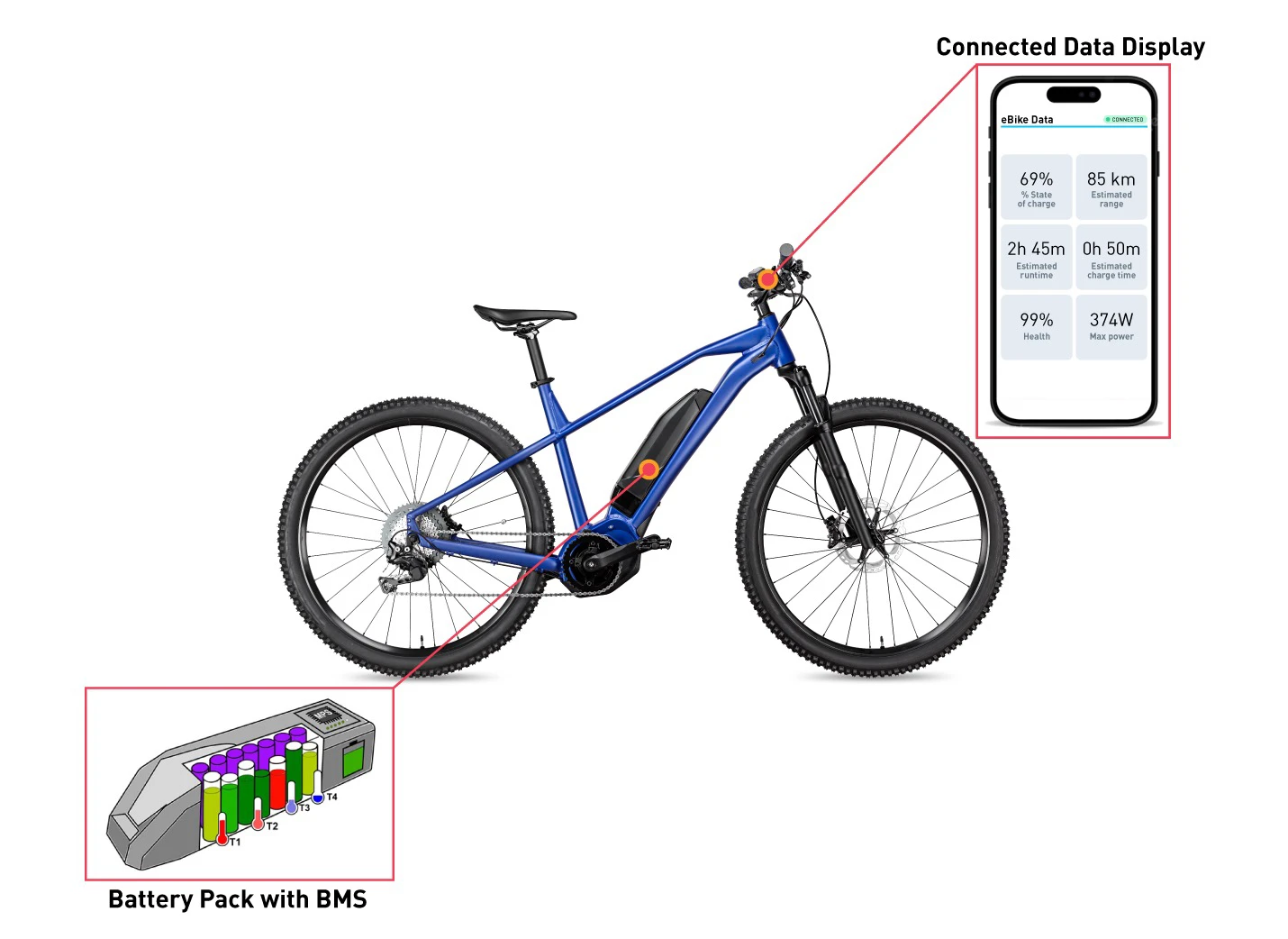

5. Sistema ta 'Ġestjoni tal-Batterija (BMS)
Il-BMS (Sistema ta 'Ġestjoni tal-Batterija) huwa ċ-ċentru ta' kontroll tal-pakkett tal-batterija, li huwa responsabbli għall-monitoraġġ u l-ġestjoni f'ħin reali tal-parametri tal-qawwa, vultaġġ, kurrent u temperatura tal-batterija. Il-funzjonijiet tal-BMS jinkludu l-ibbilanċjar tal-batterija, id-dijanjosi tal-ħsarat, il-kontroll tal-iċċarġjar u l-ħruġ, eċċ. Il-prestazzjoni tiegħu tiddetermina s-sigurtà u l-effiċjenza ġenerali tal-pakkett tal-batterija.
Problemi speċifiċi: Jekk il-BMS ma jkunx iddisinjat kif suppost, l-istat anormali jista 'ma jiġix skopert fil-ħin, li jirriżulta fi problemi bħal iċċarġjar żejjed, skariku żejjed jew sħana żejda tal-pakkett tal-batterija.
Soluzzjoni:
Sensuri ta 'monitoraġġ ta' preċiżjoni għolja: Sensuri ta 'vultaġġ, kurrent u temperatura ta' preċiżjoni għolja huma inkorporati fil-BMS, li jistgħu jiskopru b'mod preċiż il-parametri tal-istatus tal-batterija u jittrasmettuhom lill-unità ta 'kontroll BMS f'ħin reali. L-unità ta 'kontroll tanalizza l-imġiba tal-iċċarġjar u l-ħatt tal-batterija u l-aġġustament tal-bilanċ permezz ta' algoritmi integrati biex jiżguraw is-sigurtà tas-sistema.
Algoritmi intelliġenti u analiżi tad-dejta: Algoritmi avvanzati ta 'ġestjoni tal-batterija, bħal netwerks newrali, tagħlim tal-magni u teknoloġiji oħra, jintużaw biex janalizzaw id-dejta tal-użu tal-batterija biex ibassru l-istatus tas-saħħa u l-ħajja li fadal tal-batterija. Ibbażat fuq ir-riżultati tal-analiżi tal-algoritmu, BMS jottimizza b'mod attiv l-istrateġija tal-iċċarġjar u l-ħatt biex timmassimizza l-ħajja tal-batterija.
6. Disinn taċ-ċirkwit tal-protezzjoni tal-batterija
Iċ-ċirkwit tal-protezzjoni tal-batterija huwa miżura ta 'sikurezza importanti biex jipprevjeni vultaġġ żejjed, vultaġġ baxx, ċirkwit qasir u kurrent żejjed tal-pakkett tal-batterija. Jekk il-pakkett tal-batterija ma jkollux ċirkwit ta 'protezzjoni adattat, huwa faċli li tikkawża periklu f'każijiet estremi, u tikkawża nar jew splużjoni f'każijiet serji.
Problemi speċifiċi: Iċ-ċirkwit ta 'protezzjoni nieqes jew iddisinjat ħażin jista' jikkawża li l-batterija tiġi mħassra waqt l-iċċarġjar u l-ħatt, jew jonqos milli jaqta 'l-kurrent waqt ċirkwit qasir.
Soluzzjoni:
Mekkaniżmu ta 'protezzjoni multipla: Iddisinja u jintegra ċirkwiti ta' protezzjoni multipli, inkluż protezzjoni ta 'vultaġġ żejjed, protezzjoni ta' vultaġġ baxx, protezzjoni ta 'kurrent żejjed, protezzjoni ta' ċirkwit qasir, eċċ Kull ċirkwit ta 'protezzjoni huwa ddisinjat biex jaħdem b'mod indipendenti mill-BMS, u jiżgura li l-batterija tkun protetta fil-każ ta' a falliment tal-kaptan. Pereżempju, il-protezzjoni ta 'kurrent żejjed tista' tiġi ddisinjata permezz tal-kombinazzjoni ta 'tubu MOS u fjus veloċi biex tinkiseb funzjoni ta' nuqqas ta 'enerġija istantanja.
Protezzjoni b'żewġ direzzjonijiet u disinn ta 'iżolament: Id-disinn taċ-ċirkwit ta' protezzjoni b'żewġ direzzjonijiet jista 'fl-istess ħin jimmonitorja l-proċess tal-iċċarġjar u l-ħatt tal-batterija biex jipprevjeni li l-batterija tiġi affettwata minn anormalitajiet fit-tarf tal-ċarġer u tat-tagħbija. Iċ-ċirkwit ta 'iżolament bejn il-pakketti tal-batteriji huwa ddisinjat biex jevita l-fluss lura attwali bejn iċ-ċelloli tal-batterija u jtejjeb is-sigurtà elettrika ġenerali.
7. Effiċjenza u telf ta 'enerġija
It-telf ta 'enerġija fid-disinn tal-batterija parallela tas-serje ġej prinċipalment mir-reżistenza interna, ir-reżistenza tal-konnettur, u l-konsum tal-enerġija tal-BMS u ċ-ċirkwit ta' protezzjoni. F'operazzjoni ta 'kurrent għoli, dan it-telf se jkompli jiżdied, u jnaqqas direttament l-effiċjenza ġenerali u r-reżistenza tal-pakkett tal-batterija.
Problemi speċifiċi: Effiċjenza baxxa se twassal għal ħajja iqsar tal-batterija, li taffettwa l-esperjenza attwali tal-użu tal-apparat, u t-telf tal-enerġija fit-tul iżid ukoll is-sħana tal-pakkett tal-batterija.
Soluzzjoni:
Materjali ta 'konnessjoni ottimizzati: Uża materjali ta' konnessjoni ta 'reżistenza baxxa, konduttività għolja bħal fojl tar-ram, strixxa tar-ram fil-landa jew strixxa ta' liga tal-aluminju. Ottimizza l-proċess tal-iwweldjar, permezz tal-iwweldjar bil-lejżer, iwweldjar ultrasoniku u teknoloġiji avvanzati oħra biex tiżgura s-saħħa u r-reżistenza baxxa tal-punt tal-konnessjoni, tnaqqas it-telf tal-enerġija elettrika fil-punt tal-konnessjoni.
Effiċjenza enerġetika mtejba tal-BMS: il-BMS għandha tkun iddisinjata bl-ottimizzazzjoni tal-effiċjenza enerġetika f'moħħha biex jiġi evitat konsum ta 'enerġija bla bżonn. Naqqas il-konsum tal-enerġija tal-BMS innifsu permezz tal-użu ta 'ċipep b'enerġija baxxa u modi ta' rqad intelliġenti. Il-moduli ta 'rkupru tal-enerġija jistgħu wkoll jiġu miżjuda mal-BMS biex jirkupraw u jerġgħu jużaw l-enerġija żejda ġewwa l-pakkett tal-batterija biex itejbu l-effiċjenza tal-enerġija ġenerali.
8. Sigurtà u affidabilità
Il-pakketti tal-batteriji jeħtieġ li jittrattaw varjetà ta 'ambjenti ħarxa bħal vibrazzjoni, impatt, u temperatura għolja fl-użu attwali, u d-disinn tas-sigurtà u l-affidabbiltà tal-batteriji huwa kruċjali. Il-falliment ta 'batterija waħda jista' jikkawża problemi mal-pakkett kollu tal-batterija, li jwassal għal ħsara fit-tagħmir u saħansitra jipperikola s-sigurtà tal-utent.
Problemi speċifiċi: Il-falliment ta 'kwalunkwe unità waħda fil-pakkett tal-batterija jista' jinfirex, li jirriżulta f'falliment ġenerali tal-pakkett tal-batterija jew inċident tas-sigurtà.
Soluzzjoni:
Protezzjoni b'ħafna saffi u disinn żejda: Meta jiġu ddisinjati pakketti ta 'batteriji, għandha tiġi kkunsidrata protezzjoni b'ħafna saffi, bħaż-żieda ta' komponenti ta 'sikurezza bħal diviżorji tan-nar u valvi kontra l-isplużjoni mad-disinn strutturali. Id-disinn żejda jippermetti li l-bqija tal-batterija taħdem sew meta xi unitajiet ifallu, u b'hekk ittejjeb is-sigurtà ġenerali.
Ittestjar u ċertifikazzjoni stretti: pakketti ta 'batteriji jeħtieġ li jgħaddu minn testijiet stretti ta' adattabilità ambjentali qabel il-produzzjoni, inkluż test tal-vibrazzjoni, test tal-waqgħa, test taċ-ċiklu termali, eċċ. Permezz ta 'UL, CE, UN38.3 u ċertifikazzjonijiet internazzjonali oħra, biex jiġi żgurat li l-pakkett tal-batterija jissodisfa standards internazzjonali tas-sikurezza, itejbu l-kunfidenza tal-utent.
9. Karatteristiċi ta 'rispons dinamiku
Il-pakketti tal-batteriji għandhom jirrispondu malajr għal bidliet fit-tagħbija biex jiżguraw l-istabbiltà tal-apparat. Pakkett ta 'batteriji b'rispons dinamiku bil-mod se jikkawża tħaddim instabbli tal-apparat u varjazzjonijiet sinifikanti fil-vultaġġ, li jaffettwaw l-esperjenza tal-utent.
Problemi speċifiċi: Reazzjoni insuffiċjenti tal-batterija tista 'tikkawża li l-apparat iħaffef u jonqos, jew il-fenomenu ta' waqgħa tal-vultaġġ meta t-tagħbija tinbidel b'mod drammatiku.
Soluzzjoni:
Għażla tal-batterija b'rata għolja: Agħżel ċelloli tal-batterija b'rata għolja b'karatteristiċi ta 'rispons dinamiku eċċellenti, li jistgħu jaġġustaw malajr l-output meta t-tagħbija tinbidel malajr. Flimkien mal-algoritmu ta 'rispons mgħaġġel tal-BMS, il-karatteristiċi dinamiċi tal-output tal-batterija jistgħu jiġu ottimizzati aktar.
Filtru tal-inductance u kumpens tal-kapaċità: Il-filtru tal-inductance u n-netwerk tal-kumpens tal-kapaċità huma ddisinjati fit-tarf tal-output tal-pakkett tal-batterija biex inaqqsu l-varjazzjonijiet fil-vultaġġ u jtejbu l-kapaċità ta 'rispons dinamiku tal-batterija. Dan id-disinn itaffu l-varjazzjonijiet fil-vultaġġ u jiżgura tħaddim stabbli tat-tagħmir taħt varjazzjonijiet ta 'tagħbija għolja.
10. Teknoloġija ta 'konnessjoni u għażla tal-materjal
Il-parti tal-konnessjoni tal-pakkett tal-batterija teħtieġ prestazzjoni elettrika u termali eċċellenti. Konnessjoni fqira se twassal għal reżistenza akbar, tisħin tal-kuntatt u anke tidwib, li jista 'jikkawża ħsara fil-pakkett tal-batteriji f'każijiet serji.
Problemi speċifiċi: Materjali ta 'konnessjoni mhux xierqa jew proċess fqir jistgħu jżidu r-reżistenza tal-pakkett tal-batterija, li jikkawżaw tisħin żejjed lokali, li jirriżulta f'telf ta' enerġija u perikli għas-sigurtà.
Soluzzjoni:

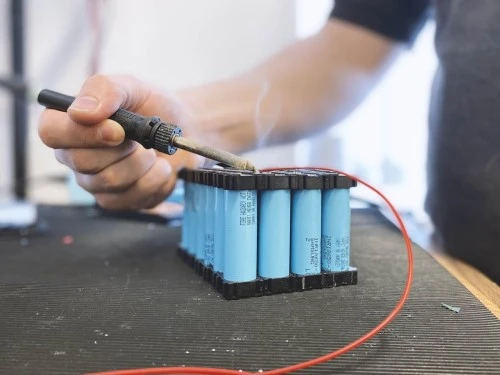

Agħżel konnetturi ta 'kwalità għolja u teknoloġiji ta' wweldjar: Metodi ta 'wweldjar bħall-iwweldjar bil-lejżer jew iwweldjar ultrasoniku huma komunement użati fil-konnessjonijiet tal-pakketti tal-batteriji. Dawn il-metodi jiżguraw reżistenza baxxa u saħħa mekkanika għolja fis-sit tal-konnessjoni u jevitaw kuntatt ħażin minħabba vibrazzjoni jew bidliet fit-temperatura.
Uża materjali ta 'insulazzjoni reżistenti għas-sħana: Il-partijiet tal-konnessjoni fil-pakkett tal-batterija għandhom ikunu mgeżwra b'materjali ta' insulazzjoni reżistenti għas-sħana u reżistenti għall-ilbies, bħal tejp reżistenti għas-sħana u tubi iżolati tat-Teflon. Dawn il-materjali jistgħu effettivament jipprevjenu short circuit jew tnixxija fil-konnessjoni u jtejbu s-sigurtà u l-ħajja tas-servizz tal-pakkett tal-batterija.
