F'era fejn it-teknoloġija tal-batteriji tmexxi l-innovazzjoni f'vetturi elettriċi (EVs), sistemi ta 'enerġija rinnovabbli, u elettronika portabbli, il-fehim tal-Istat tal-Ħarġ (SoC) u l-Istat tas-Saħħa (SoH) tal-batteriji huwa essenzjali. Dawn il-metriċi mhux biss itejbu l-prestazzjoni tal-batterija iżda jikkontribwixxu wkoll għas-sikurezza u l-lonġevità. Dan il-blog se jesplora s-sinifikat ta 'SoC u SoH fil-fond u jipprovdi metodi komprensivi għall-kalkolu tagħhom.

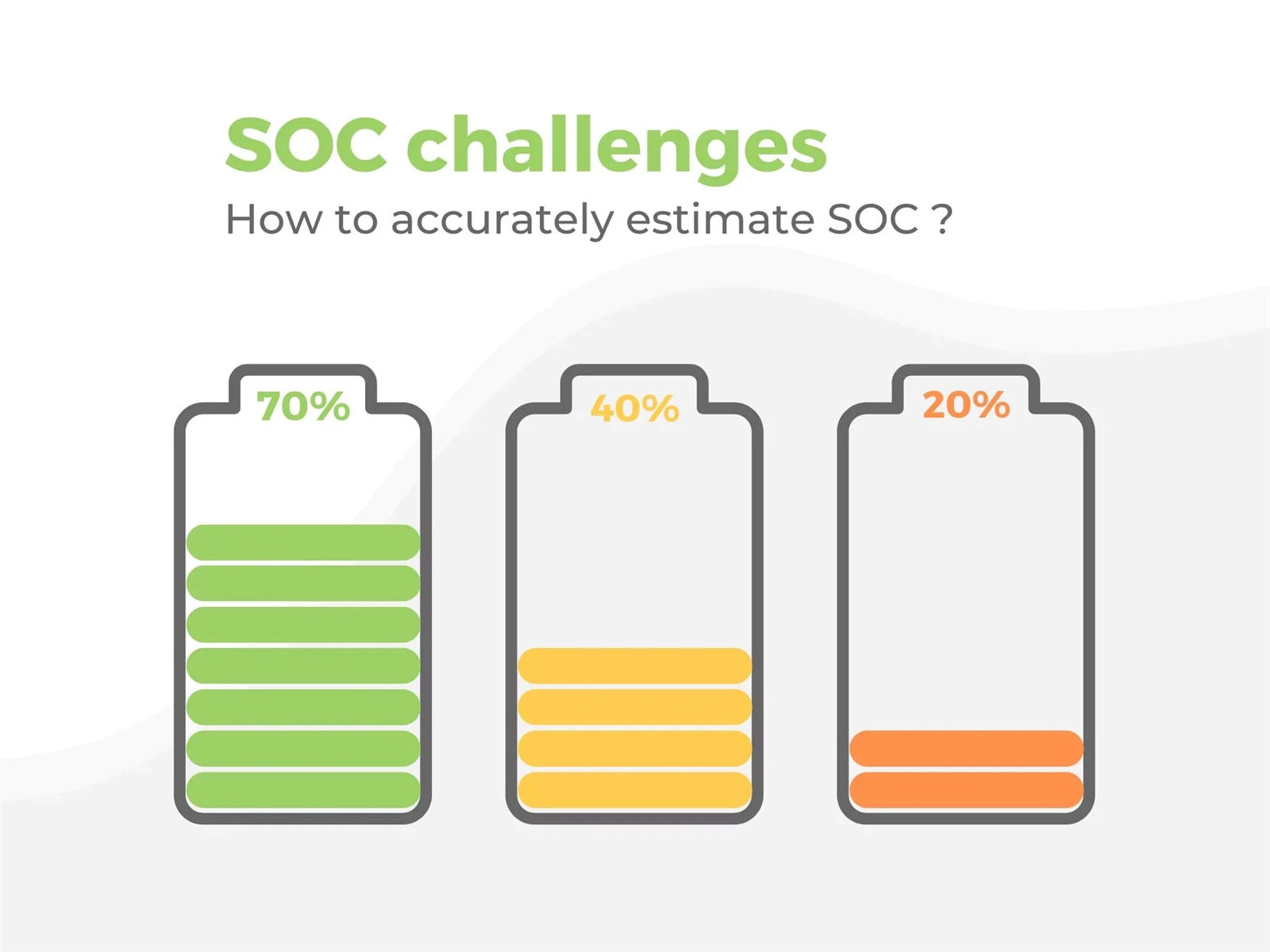

X'inhu State of Charge (SoC)?
SoC jirrappreżenta l-livell ta 'ċarġ kurrenti ta' batterija bħala persentaġġ tal-kapaċità nominali tagħha. Pereżempju, jekk batterija tal-jone tal-litju b'kapaċità ta '100 Ah fadal 50 Ah, is-SoC tagħha huwa 50%. Is-SoC huwa kruċjali għal diversi raġunijiet:
1. Ġestjoni tal-Prestazzjoni
Il-fehim tas-SoC jippermetti lill-utenti jottimizzaw il-prestazzjoni tal-batterija. Fil-vetturi elettriċi, iż-żamma ta 'medda SoC ottima (ġeneralment bejn 20% u 80%) tista' ttejjeb l-effiċjenza tas-sewqan u testendi l-firxa tal-vettura. Ħafna EVs jinkorporaw sistemi ta 'ġestjoni tal-batteriji (BMS) li jaġġustaw il-produzzjoni tal-enerġija bbażata fuq SoC biex jiżguraw prestazzjoni bla xkiel u jipprevjenu skariki profondi.
2. Lonġevità tal-batterija
Il-lonġevità ta 'batterija hija marbuta mill-qrib ma' kemm is-SoC jiġi ġestit tajjeb. Skariki profondi frekwenti (taħt l-20% SoC) u l-iċċarġjar eċċessiv ('l fuq minn 80% SoC) jistgħu jwasslu għal tixjiħ aċċellerat tal-batterija u fade tal-kapaċità. Iż-żamma tal-batterija fi ħdan il-firxa ideali tas-SoC tista 'testendi l-ħajja tagħha b'mod sinifikanti, u tippermettilha tissaporti numru ogħla ta' ħlasijiet matul iż-żmien.
3. Konsiderazzjonijiet ta 'Sigurtà
Il-monitoraġġ tas-SoC huwa kritiku għall-prevenzjoni ta' sitwazzjonijiet perikolużi. Iċċarġjar żejjed jista 'jwassal għal runaway termali, fejn it-temperatura tal-batterija tiżdied b'mod inkontrollabbli, potenzjalment tikkawża nirien jew splużjonijiet. Bil-maqlub, il-ħatt ta' batterija wisq jista' jwassal għal ħsara irriversibbli. Sistemi li jimmonitorjaw is-SoC f'ħin reali jgħinu biex itaffu dawn ir-riskji.
X'inhu l-Istat tas-Saħħa (SoH)?
SoH tirrifletti l-kundizzjoni ġenerali ta 'batterija meta mqabbla mal-istat ottimali tagħha meta tkun ġdida. Tinkludi fatturi varji, inklużi l-kapaċità, ir-reżistenza interna, u l-effiċjenza. SoH huwa tipikament espress bħala persentaġġ, li jindika kemm fadal mill-kapaċità oriġinali.
1. Monitoraġġ tas-Saħħa
Valutazzjoni regolari tas-SoH tippermetti manutenzjoni proattiva. Billi jsegwu SoH matul iż-żmien, l-utenti jistgħu jidentifikaw xejriet ta 'degradazzjoni u jieħdu azzjoni korrettiva qabel ma l-batterija tfalli. Pereżempju, f'applikazzjonijiet kritiċi bħall-apparat aerospazjali jew mediku, l-iskoperta bikrija tal-kwistjonijiet tas-saħħa hija vitali biex tiġi żgurata l-affidabbiltà operattiva.
2. Tbassir tal-Ħajja
SoH iservi bħala indikatur ewlieni għat-tbassir tal-kapaċità li jifdal u l-ħajja utli (RUL) ta 'batterija. Mudelli avvanzati jistgħu jistmaw is-SoH billi jużaw dejta storika dwar il-prestazzjoni u metriċi tas-saħħa attwali, li hija kruċjali għall-ġestjoni tal-inventarju u l-ippjanar tal-manutenzjoni f'applikazzjonijiet industrijali.
3. Effiċjenza Operattiva
Il-fehim tas-SoH jippermetti lill-utenti jaġġustaw ix-xejriet tal-użu tagħhom ibbażati fuq il-kundizzjoni tal-batterija. Jekk SoH jindika telf ta 'kapaċità sinifikanti, l-utenti jistgħu jagħżlu li jillimitaw applikazzjonijiet ta' drain għoli biex jipprevjenu għeluq mhux mistennija.
Kif tikkalkula SoC
1. Metodu ta 'Vultaġġ ta' Ċirkwit Miftuħ (OCV).
Il-metodu OCV jinvolvi l-kejl tal-vultaġġ tal-batterija meta ma tkunx taħt tagħbija. Kull livell ta 'vultaġġ jikkorrispondi għal SoC speċifiku bbażat fuq kurva ta' vultaġġ-SoC predeterminata. Dan il-metodu huwa preċiż iżda jeħtieġ li l-batterija tistrieħ għal xi żmien, li jagħmilha imprattikabbli għal applikazzjonijiet f'ħin reali.
Eżempju:Ejja ngħidu li għandek batterija tal-jone tal-litju b'vultaġġ nominali ta '3.7V. Meta tkejjel il-vultaġġ taħt l-ebda tagħbija u ssib li tkun 3.6V, tista 'tirreferi għall-kurva tal-vultaġġ-SoC tal-manifattur tal-batterija. Dan jindika li s-SoC huwa madwar 80%.
2. Għadd ta' Ampere-Hour (Ah).
Dan il-metodu jsegwi l-ħlas kumulattiv li jidħol u joħroġ mill-batterija. Billi jintegra l-kurrent maż-żmien, l-utenti jistgħu jistmaw is-SoC. Madankollu, jistgħu jakkumulaw żbalji minħabba l-awto-discharge, speċjalment f'batteriji anzjani. Il-kalibrazzjoni mill-ġdid regolari hija essenzjali biex jinżamm qari preċiż tas-SoC.
Eżempju:Ikkunsidra batterija b'kapaċità ta '100 Ah. Jekk qed tarmih b'kurrent ta' 10 A għal 5 sigħat, tista' tikkalkula l-kapaċità skarikata:
Kapaċità Skarikata=Kurrent ta' Skarika × Ħin=10A × 5h=50Ah
Jibda minn stat kompletament iċċarġjat (100 Ah), is-SoC attwali jkun:
SoC=((100Ah−50Ah) / 100Ah ) × 100%=50%
3. Kalman Filtering u Machine Learning
Tekniki avvanzati jużaw algoritmi biex ibassru s-SoC ibbażati fuq inputs multipli, bħal vultaġġ, kurrent u temperatura. Il-filtri ta' Kalman jaġġustaw b'mod dinamiku l-istimi bbażati fuq data f'ħin reali, filwaqt li mudelli ta' tagħlim bil-magni jistgħu jitgħallmu minn data storika biex itejbu l-eżattezza maż-żmien. Dawn il-metodi huma partikolarment utli f'applikazzjonijiet kumplessi fejn il-kundizzjonijiet tal-batterija jvarjaw.
Eżempju:Sistema ta 'ġestjoni tal-batterija (BMS) tutilizza l-iffiltrar ta' Kalman biex taġġusta b'mod dinamiku l-istimi tas-SoC. F'mument speċifiku, is-sistema tkejjel kurrent ta' skarigu ta' -5 A u vultaġġ ta' 3.6V f'25 grad . Wara li jipproċessa din id-dejta, l-algoritmu jistma li s-SoC huwa 78%.
Kif tikkalkula SoH
1. Kejl tar-Reżistenza Interna
Il-kejl tar-reżistenza interna ta 'batterija jista' jipprovdi għarfien dwar is-saħħa tagħha. Żieda fir-reżistenza ħafna drabi tindika degradazzjoni. Tekniki bħall-ispettroskopija tal-impedenza jistgħu jkejlu b'mod preċiż ir-reżistenza fuq frekwenzi differenti, u jagħtu stampa aktar komprensiva tas-saħħa tal-batterija.
Eżempju:Billi tuża spettroskopija ta 'impedenza, tkejjel ir-reżistenza interna ta' batterija tal-jone tal-litju. Jekk ir-reżistenza mkejla hija ta '30 milliohms, filwaqt li r-reżistenza ta' batterija ġdida hija ta '10 milliohms, din iż-żieda tindika li s-saħħa tal-batterija ddeterjorat maż-żmien.
2. Ittestjar tal-Kapaċità
It-twettiq ta 'ċikli kkontrollati ta' ċarġ-disċarġ jippermetti lill-utenti jkejlu l-kapaċità ta 'fade maż-żmien. Billi tqabbel il-kapaċità attwali mal-kapaċità oriġinali, l-utenti jistgħu jikkalkulaw SoH. Dan il-metodu jeħtieġ ħin u kontroll preċiż fuq il-kundizzjonijiet tal-ittestjar biex jiżgura riżultati preċiżi.
Eżempju:Inti twettaq test kontrollat ta 'ċarġ-discharge. Wara li tiċċarġja kompletament il-batterija, tosserva l-prestazzjoni tagħha taħt tagħbija speċifika. Inizjalment stmata għal 100 Ah, il-batterija issa tappoġġja biss 80 Ah taħt l-istess kundizzjonijiet. Għalhekk, is-SoH ikun ikkalkulat bħala:
SoH=( 80Ah / 100Ah ) × 100%=80%
3. Analitika Mmexxija mid-Data
BMS moderni jistgħu jimmonitorjaw kontinwament il-metriċi tal-prestazzjoni u japplikaw algoritmi biex jivvalutaw SoH. Dawn is-sistemi janalizzaw diversi parametri, inklużi t-temperatura, iċ-ċikli tal-iċċarġjar, u l-mudelli tal-użu, u jipprovdu valutazzjonijiet tas-saħħa f'ħin reali li jadattaw għall-kundizzjonijiet li jinbidlu.
Eżempju:BMS intelliġenti jissorvelja kontinwament iċ-ċikli tal-iċċarġjar tal-batterija, li laħqu 500. Jirreġistra kurrent ta 'skariku medju ta' 10 A u jinnota li t-temperatura tvarja bejn -10 grad u 40 grad. Ibbażat fuq din id-dejta, is-sistema tivvaluta s-SoH attwali bħala 75% u tbassar ħajja utli li fadal ta 'madwar 600 ċiklu ta' ħlas aktar.
Fatturi li Jaffettwaw is-SoC u s-SoH
1. Temperatura
It-temperatura għandha rwol kritiku fil-prestazzjoni u s-saħħa tal-batterija. Temperaturi għoljin jistgħu jaċċelleraw reazzjonijiet kimiċi, li jwasslu għal tixjiħ aktar mgħaġġel, filwaqt li temperaturi baxxi jistgħu jnaqqsu l-kapaċità u l-effiċjenza. Temperaturi operattivi ottimali ġeneralment ivarjaw minn 20 grad sa 25 grad għal batteriji tal-jone tal-litju.
2. Rati ta' Ħlas u Ħruġ
Ir-rata li biha batterija tiġi ċċarġjata jew skarikata tħalli impatt sinifikanti fuq is-SoC u s-SoH tagħha. Skariki ta 'rata C għolja jistgħu jikkawżaw stress termali, filwaqt li l-iċċarġjar ultra-veloċi jista' jżid it-temperaturi interni. Il-manifatturi jipprovdu rati rakkomandati ta 'ċarġ u skariku biex itaffu dawn l-effetti.
3. Mudelli taċ-ċikliżmu
Il-frekwenza u l-fond taċ-ċikli ta 'ċarġ-discharge jistgħu jinfluwenzaw is-saħħa tal-batterija. Ċikli baxxi (skariki parzjali) huma ġeneralment inqas ta 'ħsara minn ċikli profondi, li jistgħu jwasslu għal telf ta' kapaċità sinifikanti maż-żmien.
