F'applikazzjonijiet ta 'enerġija għolja bħal muturi elettriċi, bikes elettroniċi, għodod industrijali, u sistemi ta' enerġija rinnovabbli, setup ta 'batterija ta' 72V ħafna drabi huwa preferut għall-abilità tiegħu li jagħti torque ogħla, effiċjenza akbar, u telf ta 'trasmissjoni mnaqqas. Il-bini ta 'sistema ta' 72V jirrikjedi mhux biss in-numru it-tajjeb ta 'batteriji iżda wkoll fehim preċiż ta' kif il-konfigurazzjonijiet tal-batterija jaffettwaw il-vultaġġ, il-kapaċità u s-sigurtà.
Ħafna utenti jassumu li l-kisba ta '72V hija sempliċement kwistjoni ta' stivar ta 'batteriji. Madankollu, mingħajr għarfien korrett tas-serje u l-konnessjonijiet paralleli - u l-impatt tal-ispeċifikazzjonijiet tal-batterija bħall-klassifikazzjoni tal-kurrent, ir-reżistenza interna, u l-kimika - is-sistema tista 'tagħmel prestazzjoni jew tiddegrada qabel iż-żmien. Vultaġġ u konfigurazzjoni tal-kurrent xierqa jiddeterminaw direttament il-prestazzjoni, il-lonġevità u l-affidabbiltà.
Fundamentali tal-Konfigurazzjoni tal-Batterija: Serje vs Parallel
Biex tiddisinja aPakkett tal-batterija 72V, wieħed għandu l-ewwel jifhem żewġ metodi ta 'konnessjoni fundamentali: serje u paralleli.
- Konnessjoni tas-Serje: Konnessjoni tat-terminal pożittiv ta 'batterija waħda mat-terminal negattiv ta' dak li jmiss. F'serje, il-vultaġġi jiżdiedu, iżda l-kapaċità ta 'amp-siegħa (AH) tibqa' l-istess. Dan huwa l-metodu użat biex tiżdied il-vultaġġ totali tas-sistema.
- Konnessjoni parallela: il-konnessjoni tat-terminali pożittivi kollha flimkien u t-terminali negattivi kollha flimkien. F'dan il-każ, il-vultaġġ jibqa 'kostanti, iżda l-kapaċità (AH) tiżdied. Dan il-metodu jintuża meta tkun meħtieġa output ta 'żmien ta' żmien itwal jew ta 'kurrent ogħla.
Peress li l-għan huwa li jintlaħaq 72V, il-batteriji għandhom ikunu konnessi f'serje.
Għażliet ta 'Vultaġġ: Tqabbil ta' Konfigurazzjonijiet tal-Batterija 6V u 12V
Ġeneralment hemm żewġ approċċi għall-immuntar ta 'sistema ta' 72V bl-użu ta 'batteriji barra mill-ixkaffa: b'unitajiet 6V jew 12V.
- Uża batteriji 6V:
Il-kisba ta '72V teħtieġ 12-il batterija f'serje (6V × 12=72 v).
- Uża batteriji 12V:
6 batteriji biss f'serje huma meħtieġa (12v × 6=72 v).
Tqabbil prattiku
Batteriji 12V:
- Jeħtieġu inqas unitajiet u inqas konnessjonijiet, li jnaqqsu l-kumplessità u l-potenzjal għal ħsarat fil-wajers.
- Tipikament joffru kapaċità ta 'kwittanza ta' kurrent ogħla, li tagħmilhom aktar adattati għal tagħbijiet ta 'enerġija għolja bħal muturi jew inverters.
Batteriji 6V:
- Ħafna drabi inqas għaljin, speċjalment f'formati ta 'aċidu taċ-ċomb taċ-ċiklu fond.
- Offerta firxa usa 'ta' għażliet f'termini ta 'fattur ta' forma u flessibilità ta 'sostituzzjoni.
- Jista 'jkun adattat aħjar għall-utenti b'aċċess għal inventarju bi prezz baxx jew bilanċ pożittiv.
L-għażla bejn batteriji 6V u 12V tiddependi fuq restrizzjonijiet ta 'spazju, rekwiżiti kurrenti tas-sistema, u preferenzi ta' manutenzjoni. Madankollu, għall-biċċa l-kbira tal-batterija DIY 72V, il-batteriji 12V huma aktar komuni minħabba s-sempliċità tagħhom u kompatibilità aħjar mas-sistemi tal-vetturi elettriċi.
Kalkolu tal-Qofol: Kemm batteriji ta '12V biex jilħqu 72V?
Il-formula hija sempliċi:
Numru ta 'batteriji=Vultaġġ fil-Mira ÷ Vultaġġ tal-batterija
Għal batteriji 12V:
72V ÷ 12V=6 batteriji (f'serje)
Kull batterija tikkontribwixxi 12-il volt, u meta tkun imqabbad f'serje, il-vultaġġ tas-sistema totali huwa s-somma tal-vultaġġi individwali kollha. Il-kapaċità ġenerali, madankollu, tibqa 'l-istess bħal dik ta' batterija waħda fil-katina.
Pereżempju, jekk kull batterija 12V għandha kapaċità ta '20AH, allura l-pakkett sħiħ ta' 72V se jkun 72V 20AH-mhux 72V 120AH.
Din id-distinzjoni hija kruċjali meta tiġi stmata s-sistema ta 'runtime u l-kunsinna kurrenti. Jekk tkun meħtieġa kapaċità ogħla, kordi addizzjonali tas-serje 72V jistgħu jiġu konnessi b'mod parallel biex jitkabbru l-AH.
Pass pass: Kif tikkonnettja batteriji 6x 12v f'serje
Biex wajer bla periklu sitt batteriji 12V f'serje għal sistema ta '72V, segwi dawn il-passi:
1. Preparazzjoni:
- Tiżgura li l-batteriji kollha huma tal-istess marka, mudell, vultaġġ, u kapaċità.
- Idealment, dawn għandhom ikunu mill-istess lott tal-manifattura biex jiżguraw prestazzjoni bilanċjata u mġieba ta 'ċċarġjar.
2. Sekwenza tal-wajers:
- Qabbad it-terminal negattiv (-) tal-batterija 1 mat-terminal pożittiv (+) tal-batterija 2
- Qabbad in-negattiv (-) tal-batterija 2 mal-pożittiv (+) tal-batterija 3
- Kompli dan il-proċess sakemm il-batterija 6, li t-terminal negattiv (-) tagħha jservi bħala l-output negattiv tas-sistema
- Il-pożittiv tal-batterija 1 (+) se jkun il-produzzjoni pożittiva tas-sistema
3. Output finali:
Il-vultaġġ imkejjel bejn l-ewwel batterija pożittiva u l-aħħar batterija negattiva għandha tkun madwar 72V (jew ogħla jekk tkun iċċarġjata għal kollox).
4. Iċċekkja doppju:
- Ivverifika li l-konnessjonijiet kollha huma stretti u ħielsa mill-korrużjoni.
- Uża kejbils iżolati ta 'gauge xieraq biex timmaniġġa t-tagħbija kurrenti mistennija.
Konsiderazzjonijiet Ewlenin Meta Tibni Sistema ta 'Batterija ta' 72V
Filwaqt li l-konnessjoni ta 'sitt batteriji 12V f'serje hija teknikament sempliċi, hemm diversi prekawzjonijiet kritiċi biex tiżgura s-sigurtà, l-affidabbiltà u l-prestazzjoni fit-tul.
Uża batteriji identiċi
Is-sitt batteriji kollha għandhom jaqblu fil-vultaġġ, il-kapaċità (AH), il-kimika, il-marka, u l-lott tal-produzzjoni preferibbilment. Varjazzjonijiet fir-reżistenza interna jew fl-istat tas-saħħa jistgħu jwasslu għal iċċarġjar żbilanċjat u skart, li jistgħu jirriżultaw f ':
- Sistema mnaqqsa ta 'ħajja
- Degradazzjoni prematura ta 'ċelloli aktar dgħajfa
- Riskju ta 'runaway termali f'sistemi bbażati fuq il-litju
Prattiki ta 'l-immaniġġjar sikur
L-assemblaġġ tal-batterija jinvolvi riskju sinifikanti jekk ma jitwettaqx sewwa. Dejjem iżżomm mal-protokolli tas-sigurtà li ġejjin:
- Ilbes ingwanti iżolati u nuċċalijiet ta 'sigurtà biex tipproteġi kontra xokk elettriku u esponiment għall-aċidu (speċjalment għal batteriji ta' aċidu taċ-ċomb)
- Evita xrar u tiftaħ fjamma ħdejn is-setup tal-batterija
- Uża kejbils tal-gauge xierqa u konnetturi siguri biex jimmaniġġjaw il-kurrent tal-quċċata mingħajr periklu
- Tiżgura li t-terminali jkunu nodfa, issikkati, u mingħajr korrużjoni
Kompatibilità tal-ċarġer
Ċarġer b'valur ta '72V huwa meħtieġ biex jiċċarġja s-sistema tal-batterija b'mod effiċjenti u sikur. Barra minn hekk:
- Il-batteriji taċ-ċomb-aċidu jeħtieġu profili ta 'kurrent kostanti / vultaġġ kostanti (CC / CV) u kumpens tat-temperatura
- Il-batteriji tal-jone tal-litju jew lifepo₄ jeħtieġu algoritmi ta 'ħlas speċifiċi għal-litju bi qtugħ ta' vultaġġ strett u limitazzjonijiet tal-kurrent
BMS għal sistemi tal-litju
Jekk tuża batteriji tal-litju, l-integrazzjoni ta 'sistema ta' ġestjoni tal-batteriji (BMS) hija obbligatorja. BMS ta 'kwalità jiżgura:
- Ħlas żejjed, skart żejjed, u protezzjoni żejda
- Ibbilanċjar taċ-Ċelloli Matul Ċikli ta 'Tagħrif
- Monitoraġġ tat-temperatura u iżolament tal-ħsarat
Jaqbeż il-BMs fis-setups tal-litju mhux biss huwa riskjuż iżda jista 'jwassal għal ħsara irreversibbli jew perikli ta' sigurtà.
Applikazzjonijiet tad-dinja reali ta 'sistemi ta' batterija 72V
Il-konfigurazzjoni 72V hija adottata b'mod wiesa 'f'diversi industriji minħabba l-bilanċ ottimali tagħha bejn il-livell ta' vultaġġ u l-kumplessità tas-sistema.
- Vetturi elettriċi (ebike, scooter, mutur)
Il-biċċa l-kbira tal-E-bikes ta 'prestazzjoni għolja u skuters elettriċi jużaw pakketti 72V 20AH jew 72V 32AH, li jipprovdu biżżejjed vultaġġ biex iħaddmu muturi bejn 2000W u 5000W. Din is-setup tiżgura aċċellerazzjoni mgħaġġla, firxa itwal, u effiċjenza aħjar fuq l-inklinazzjonijiet.
- Karti tal-golf
Xi karretti tal-golf jużaw batteriji 4 × 12V u jikkumpensaw ma 'konvertituri ta' spinta biex jilħqu 72V, iżda dan jintroduċi kumplessità addizzjonali u telf ta 'enerġija. Konnessjoni ta 'serje diretta 6 × 12V hija ġeneralment aktar sikura, aktar sempliċi, u aktar robusta.
- Tagħmir Industrijali u Ħażna Rinnovabbli
F'ambjenti ta 'domanda għolja bħal sistemi solari barra mill-grilja, robotika tal-maħżen, u sistemi ta' enerġija ta 'backup, 72V setups jimminimizzaw il-fluss kurrenti (meta mqabbel ma' 48V jew sistemi aktar baxxi), li jnaqqsu d-daqs tal-kejbil u t-telf reżistiv - speċjalment kritiku għal skariki ta 'durazzjoni twila jew installazzjonijiet remoti.
Parametri Tekniċi u Kalkoli tal-Enerġija
Firxa tal-vultaġġ
Għalkemm il-vultaġġ nominali huwa 72V, l-operazzjoni tad-dinja reali tifrex firxa:
- Sistema kompletament iċċarġjata: 13.5V × 6=81 V
- Cutoff ta 'kwittanza (protezzjoni ta' vultaġġ baxx): 10.5V × 6=63 V
Din il-firxa dinamika għandha tkun ikkontabilizzata meta tagħżel kontrolluri tal-mutur, inverters u sistemi ta 'protezzjoni tal-ħlas.
Kapaċità tal-enerġija
Il-kontenut totali ta 'enerġija huwa kkalkulat bħala:
Enerġija (Wh)=Vultaġġ (V) × Kapaċità (AH)
Eżempju:
6 × 12V 100AH Batteriji fis-Serje → 72V 100AH = 7200 WH (7.2KWH)
Din hija l-enerġija li tista 'tintuża (soġġetta għall-effiċjenza tas-sistema) li tista' tixgħel apparat ta '1000W għal madwar 7.2 sigħat f'kundizzjonijiet ideali.
Konklużjoni
Biex tibni sistema ta 'batterija ta' 72V billi tuża unità 12V, għandek bżonn sitt batteriji konnessi f'serje. Din il-konfigurazzjoni hija sempliċi iżda teħtieġ dixxiplina teknika fl-iżgurar ta 'uniformità tal-batterija, wajers korretti, u protokolli ta' sigurtà.
Lil hinn mill-ilħuq ta '72V, l-utenti għandhom ukoll jikkunsidraw:
- Kapaċità meħtieġa (AH) għal runtime mixtieq
- Tagħbija kurrenti, biex tagħżel batteriji xierqa ta 'rilaxx ta' kwittanza
- Kimika tal-batterija, spejjeż tal-ibbilanċjar, prestazzjoni, u ċiklu tal-ħajja
- Is-sigurtà tas-sistema, speċjalment maċ-ċelloli tal-litju
F'sistemi ta 'vultaġġ għoli, sorveljanza minuri fid-disinn jew installazzjoni tista' tħalli impatt sinifikanti fuq il-prestazzjoni jew is-sigurtà. Kemm jekk għal trasport elettriku jew ħażna wieqfa, l-ippjanar maħsub u l-komponenti ta 'kwalità għolja mhumiex negozjabbli.
Dwar l-awtur

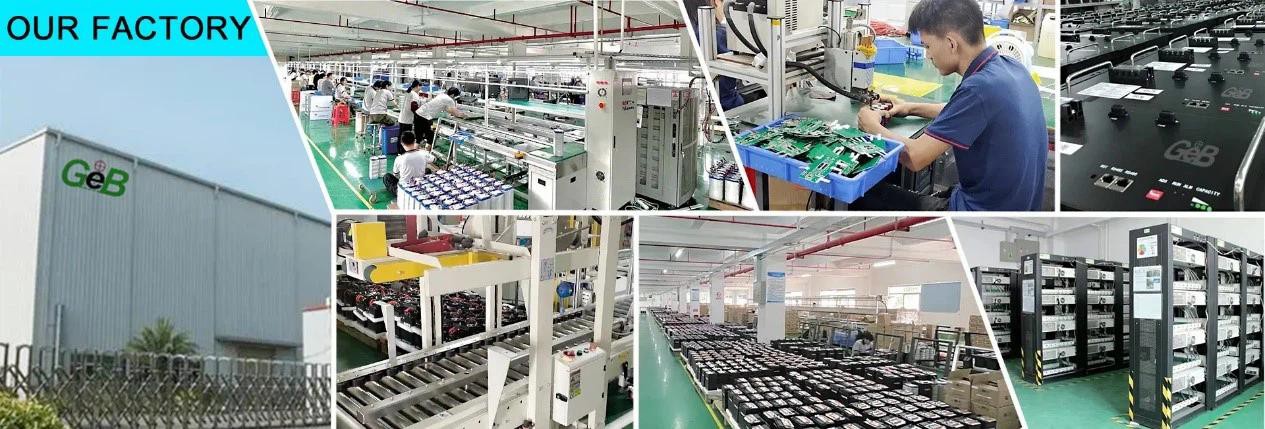

GEB hija marka ta 'General Electronics Technology Co., Ltd. GEB hija ewlenijaManifattur ta 'batteriji tal-litju ebikeFiċ-Ċina, tiffoka fuq batteriji tal-litju għal roti elettriċi u tipprovdi soluzzjonijiet avvanzati ta '72V elettriku tar-roti. Imwaqqfa fl-2009 u bil-kwartjieri ġenerali f'Shenzhen, GEB kiber f'marka ta 'fiduċja fl-industrija b'aktar minn 180 impjegat u bejgħ annwali ta' aktar minn $ 30 miljun.
